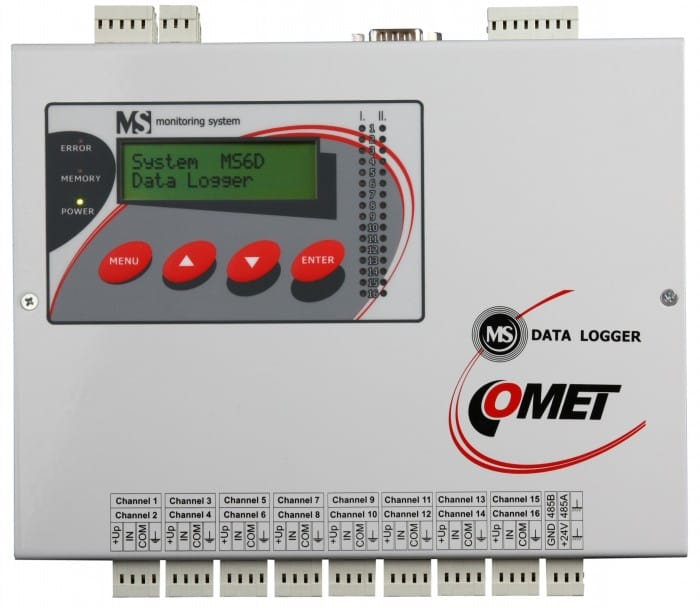

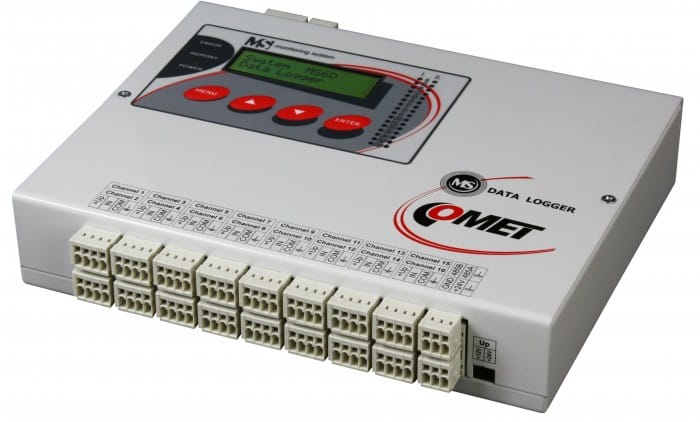

Rejestrator MS6D

Kompletne rozwiązanie monitoringu temperatury, wilgotności i innych wielkości.

Rejestratory są przeznaczone do pomiaru, rejestracji, porównywania i dalszego przetwarzania wejściowych sygnałów elektrycznych, które są stosunko wolnozmienne (> 1s). W połączeniu z odpowiednimi czujnikami i przetwornikami nadają się do monitoringu wielkości fizycznych.

Urządzenie posiada certyfikat kalibracji z deklarowaną spójnością wzorców w oparciu o wymagania normy EN ISO/IEC 17025. Arkusz kalibracji zawsze dotyczy zainstalowanych modułów.
Jeśli jest określona żądana konfiguracja wejść certyfikat kalibracji określa dokładność wejść stosownie do wymaganej konfiguracji - więcej niż jeden zakres dla każdego z 16 wejść.

Przetwaraznie i analiza danych pomiarowych (z interfejsem ethernet):

Online w chmurze COMET

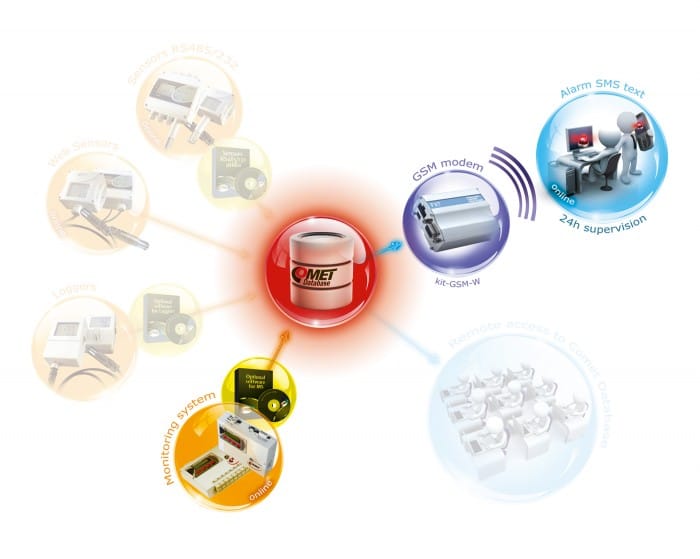

Za pomocą oprogramowania Comet database

kod

MS6D
Gwarancja

3 lata

Send request

Dane techniczne

Wielkość mierzona

Temperatura

Wilgotność względna

Wielkości wyliczane (punkt rosy…)

Prąd

Napięcie

Sygnały dwustanowe

Częstotliwość

Rezystancja

Rejestracja zdarzeń

PARAMETRY OGÓLNE

Temperatura pracy 0 do +50 °C

Kanały 1 do 16 wejść - konfiguracja programowalna

Pamięć 2MB (do 480 000 wartości)

Typ pamięci wewnętrzna SRAM, podtrzymywana baterią litową

Interwał rejestracji programowany indywidulanie dla każego kanału od 1 s do 24 h

Typ rejestracji nieciągły - rejestracja zatrzymuje się po zapałnieniu pamięci
ciągły - po zapełnieniu pamięci najstarsze dane są zastępowane najnowszymi

Zegar czasu rzeczywistego rok, rok przestępny, miesiąc, dzień godziny, minuty, sekundy, podtrzymywany baterią litową

Rozdzielczośc przetwornika A/C (kanały analogowe) 16 bitów, czas przetwarzania ok. 60 ms/kanał

Prędkość koomunikacji 9600, 19200, 57600, 115200 Bd, 230400* Bd (* dostępna dla USB, Ethernet)

Protokoły komunikacji www, XML, SNMP, SOAP, ModbusTCP

Protokoły alarmowe email, SNMP trap, Syslog

Zasilanie 24 Vdc

Stopień ochrony IP20

Wymiary (ze złączami) 215 x 225 x 44 mm

Masa około 800 g

Gwarancja 3 lata

Parametry wejść konfigurowalnych

Pliki do pobrania

Własności

Urządzenie umożliwia:

pomiar i przetwarzanie 1 do 16 sygnałów wejściowych
autonomiczną rejestrację czasową mierzonych wielkości
sygnalizację stanów alarmowych
wykonywanie innych działań opartych na stanach alarmowych (sygnalizacja akustyczna, wizualna, sterowanie przekaźnikami wyjściowymi, wysyłanie powiadomień SMS, sterowanie dialerem telefonicznym, wysyłanie powiadomieńza pomocą kilku protokołów przez interfejs ethernet, itd.)
monitoring online mierzonych wielkości i stanów
niezależne ustawianie histerezy, opóźnienia (oddzielnie dla każdego kanału)
ustawianie do czterech warunków alarmowych (oddzielnie dla każego kanału)

Zastosowania:

Zarządzanie budynkami - nasze przyrządy mierzące temperaturę, wilgotność, ciśnienie atmosferyczne, i stężenie CO2 są integralną częścią tych wiodących rozwiązań przemysłowych.

Centra danych, serwerownie - monitoring temperatury i wilgotności, w centrach danych, szafach RACK, włączając zalanie, otwarcie/zaknięcie drzwi (okien), detekcję ruchu, dym. Monitornig SNMP, zdalne powiadamianie o alarmach przez -email i syslog.

Aplikacja - służba zdrowia, farmacja, laboratoria

Rejestracja temperatury, stęzenia dwutlenku węgla (CO₂) i innych krytycznych paramerów w kontekście przepisów GLP lub GMP.

Przemysł i produkcja - monitoring temperatury i wilgotności w przemyśle spożywczym, farmaceutycznym, lotniczym, itd.

Przemysł spożywczy - monitoring krytycznych procesów zgodnie ze standardem HACCP z możliwością powiadamiania o nieprzewidzianych zdarzeniach mogących doprowadzić do degradacji towarów.

Rejestracja i śledzenie procesów, rejestracja róznych parametrów.

Wspólne opcje komunikacyjne:

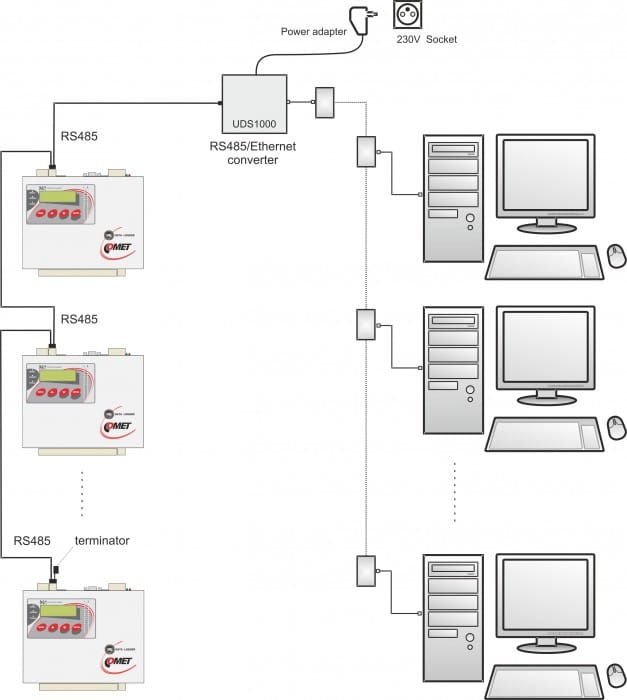

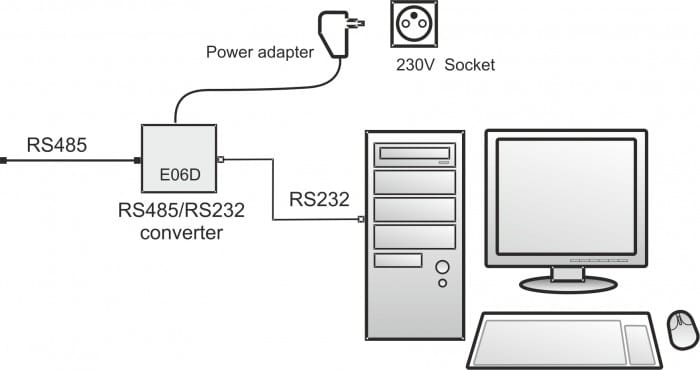

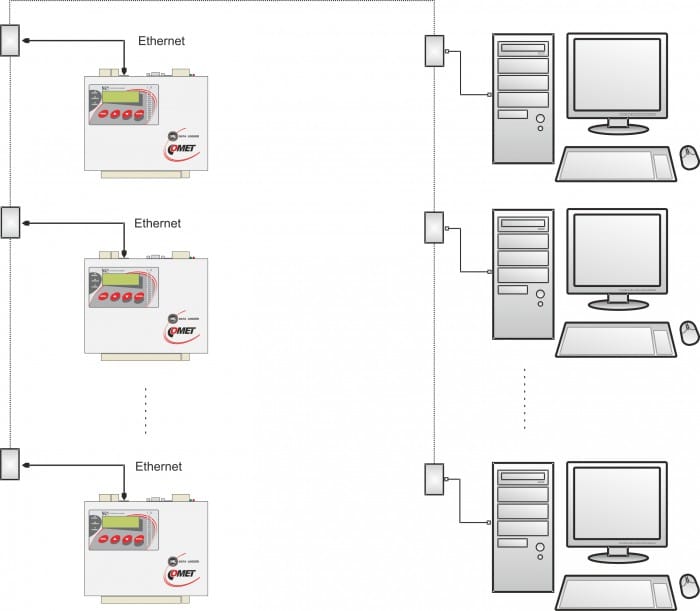

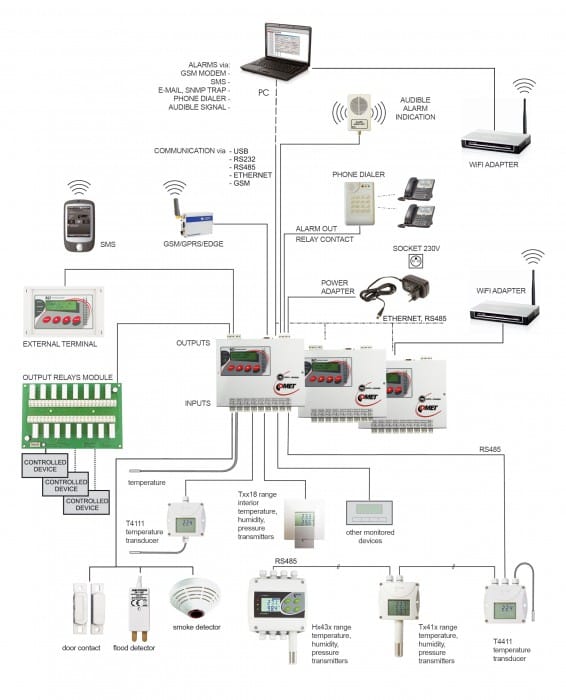

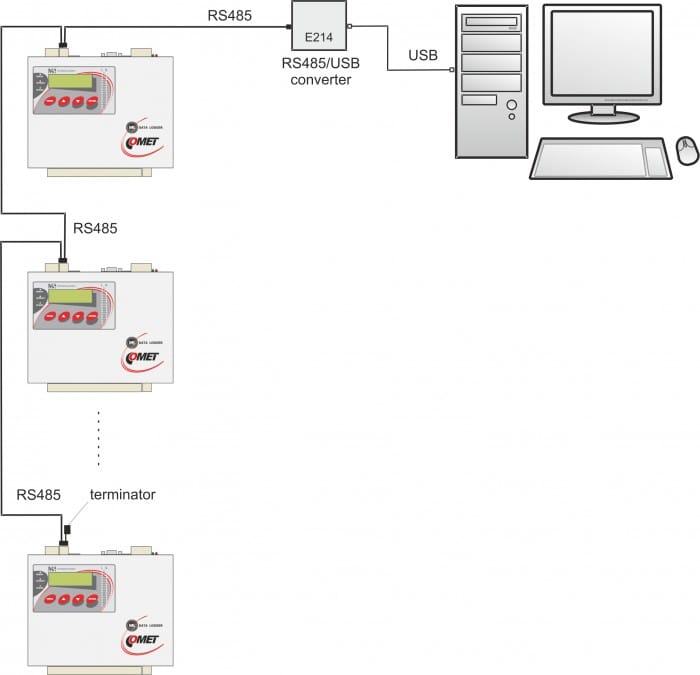

Systemy monitoringu MS mogą być skonfigurowane dla niemal dowolnego zastosowania pomiarowego. Czujniki mogą być podłączone kablowo w topologii gwiazdy lub magistrali. Możliwa jest też ich kombinacja. System monitoringu MS odznacza się szeroką gamą interfejsów komunikacyjnych takich jak RS232, RS485, USB, ethernet, modem GSM lub GPRS. Dzięki routerom Wi-Fi można podłączyć bezprzewodowo kilka systemów MS do sieci.

Parametry i zakresy pomiarowe uniwersalnych wejść modelu MS6D

System monitoringu MS6xx jest wyposażony w 16 swobodnie konfigurowalnych uniwersalnych wejść . Każde z nich może być skonfigurowane na sygnał wejściowy z poniższej tabeli. System jest więc niezwykle elastyczny łatwy w użyciu. Wejście RS485 musi być zamówione oddzielnie w razie potrzeby wykorzystywania protokołu Modbus lub Advantech do pomiarów.

Mierzone wielkości		Zakres	Dokładność	Uwagi
prąd	DC	4 do 20 mA	±0.1% FS (±0.02mA)	możliwe jest podłączanie przetwornikó apsywnych (zasilanych z systemu monitoringu) lub aktywnych z własnym zasilaniem. Rezystancja wejściowa około 110 Ohm.
napięcie	DC	-10V do +10V	±0.1% FS (±10 mV)	rezystancja wejściowa ok 10MOhm
		-1V do +1V	±0.1% FS (±1 mV)
		-100mV do +100mV	±0.1% FS (±100 uV)
		-18mV do +18mV	±0,1% FS (±18 uV)
rezystancja	dwuprzewodowy pomiar rezystancji	0 do 300 Ohm	±0.1% FS (±0.3 Ohm)	prąd pomiarowy ok. 0.8 mA, impulsy 50ms
		0 do 3000 Ohm	±0.1% FS (±3 Ohms)	prąd pomiarowy ok. 0.5 mA, impulsy 50ms
		0 to 10000 Ohm	±0.1% FS (±10 Ohm)	prąd pomiarowy ok. 0.1 mA, impulsy 50ms
sondy temperatury Pt i Ni	Ni1000	-50°C do +250°C	±0.2°C (-50°C do 100°C)	Ni1000/6180 ppm, podłączenie dwuprzewodowe
			±0.2% MH (100°C do 250°C)	prąd pomiarowy ok. 0.5 mA, impulsy 50ms
	Pt100	-200°C do +600°C	±0.2°C (-200°C do +100°C)	Pt100/3850 ppm, podłączenie dwuprzewodowe
			±0.2% MH (+100°C to +600°C)	prąd pomiarowy ok. 0.8 mA, impulsy 50ms
	Pt1000	-200°C do +600°C	±0.2°C (-200°C do+100°C)	Pt1000/3850 ppm, podłączenie dwuprzewodowe
			±0.2% MH (+100°C až +600°C)	prąd pomiarowy ok. 0.5 mA, impulsy 50ms
termopary	K (NiCr-Ni)	-200°C do 1300°C	±0.3% MV + 1.5°C*	zlinearyzowany z kompensacją zimnych końców, rejestrator musi pracować w zalecanej pozycji roboczej
	T (Cu-CuNi)	-200°C do 400°C
	J (Fe-Co)	-200°C do 750°C
	S (Pt10%Rh-Pt)	0 do 1700°C
	N (NiCrSi-NiSiMg)	-200°C do 1300°C
	B (Pt30%Rh-Pt)	100°C do 1800°C	±0.3% MV+1.0°C (300°C do 1800°C)	zlinearyzowany bez kompensacji zimnych końców
termistory	NTC z charakterystyką opisaną wzorem	do rezystancji max 11 kΩ	stosownie do użytego zakresu rezystancji (patrz pomiar rezystancji)	ta sama charakterystyka dla wszystkich podłączonych termistorów
				ustawienia domyślne: R25=2252Ω, R80=282.7Ω
sygnały binarne	styki bezpotencjałowe	sygnał binarny		poziom dla stanu "L" (IN-COM) < 0.8 V
				poziom dla stanu "H" (IN-COM) > 2 V
	otwarty kolektor			rezystancja rozwartych styków dla stanu "L" (IN-COM) < 1 kΩ
	sygnał logiczny napięciowy			rezystancja zwartych styków dla stanu "H" (IN-COM) > 10 kΩ
				minimalny czas trwania: 200ms
RS485	wejście szeregowe RS485	na żądanie		do odczytu z urządzeń obsługujących protokół ModBus RTU lub Advantech
				pdołączony do zacisków obok wejścia kanału 15 i 16
				można obsłużyć do 16 urzadzeń
				izolacja galwaniczna

Główne własności:

● konfigurowane programowo lub modułowe wejścia dla czujników temperatury Pt i Ni, termopar, termistorów, napięcia, prądu, zdarzeń dwustanowych, częstotliwości, impulsów, rezystancji, czujników z interfejsem szeregowym RS485
