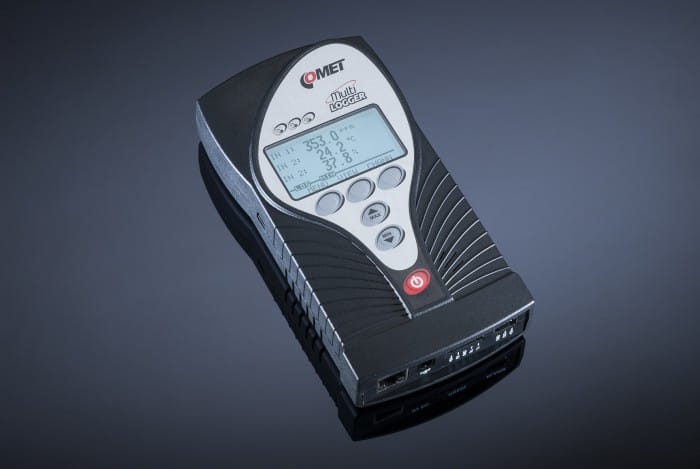

Multilogger M1300 - uniwersalny rejestrator z 4 wejściami

Uniwersalny rejestrator z 4 wejściami dla sygnałów analogowych napięciowych 0…10V, prądowych 0/4…20mA, binarnych lub impulsowych. Sygnały podłącza się za pośrednictwem odłączalnych bloków zacisków śrubowych.

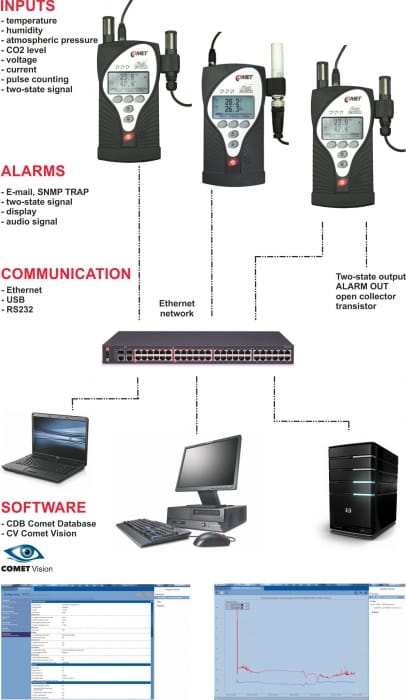

Multilogger może być stale podłączony do sieci ethernet lub być używany jako urządzenie przenośne.

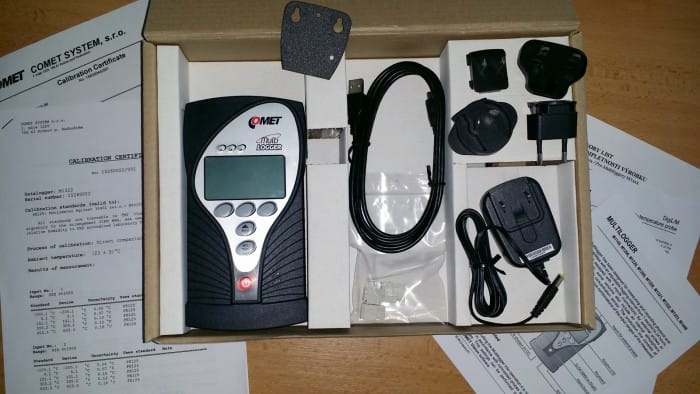

W komplecie dołączony jest certyfikat kalibracji zgodny z wymogami EN ISO/IEC17025.

Multilogger jest rejestratorem zasilanym z akumulatorów, pozwalającym na pomiar i rejestrację wartości z czujników i sond podłączonych do wejść. Urządzenie można podłączyć do sieci ethernet. Mierzone wartości można monitorować za pomocą zwykłej przeglądarki internetowej, a także rejestrować w pamięci w celu późniejszego odczytania i analizowania.

kod

M1300
Gwarancja

3 lata

Send request

Dane techniczne

Wielkość mierzona

Prąd

Napięcie

Sygnały dwustanowe

Impulsy

Zakres pomiarowy 0 do 10 V

Dokładność ±10 mV

Rozdzielczość lepsza niż 100 µV

PRĄD DC

Zakres pomiarowy 0 do 20 mA

Dokładność ±20 µA

Rozdzielczość lepsza niż 0.1 µA

WEJŚCIE BINARNE

Parametry wejścia napięciowego Poziom logiczny „L“: < 0,4 V
Poziom logiczny „H“: > 2 V
Napięcie minimalne: 0 V
Napięcie maksymalne: +30 V DC

Parametry wejścia bezpotencjałowego Rezystancja styków w stanie włączony:< 10k
Rezystancja styków w stanie wyłączony:> 300 k

WEJŚCIE LICZNIKOWE

Zakres zliczania 24 bity (16 777 215), dopuszczalne przepełnienie licznika

Max. częstotliwość wejściowa 200 Hz

PARAMETRY OGÓLNE

Temperatura pracy -10 do 60°C

Kanały 4 x zewnętrzna sonda temperatury

Całkowita pojemność pamięci 1 000 000 pomiarów w trybie niecyklicznym, 600 000 pomiarów w trybie cyklicznym

Interwał rejestracji Programowalny od 1s do 24h

Odświeżanie wskazań i alarmów 10s

Zegar czasu rzeczywistego Rok, rok przestępny, miesiąc, dzień, godziny, minuty, sekundy

Tryb rejestracji Niecykliczny - rejestracja zatrzymuje się po zapełnieniu pamięci, cykliczny - po zapełnieniu pamięci najstarsze dane są zastępowane najnowszymi

Interfesy komunikacyjne Ethernet, USB, RS232

Protokoły komunikacyjne ethernet HTTP, SNMPv1, XML, DATALINK

Powiadomienia alarmowe E-mail

Zasilanie Zasilacz sieciowy 230VAC/5VDC (niezbędny dla pracy interfejsu ethernet)

Czas pracy na akumulatorach 3-4 tygodnie

Stopień ochrony IP20

Wymiary 178 x 95 x 37 mm

Masa z akumulatorem ok. 380 g

Gwarancja 3 lata

Własności

Zastosowania:

Aplikacja - służba zdrowia i laboratoria

Służba zdrowia i laboratoria - monitoring miejsc przechowywania w temperaurach od -200°C.

Przemysł spożywczy - monitoring krytycznych procesów zgodnie ze standardem HACCP z możliwością powiadamiania o nieprzewidzianych zdarzeniach mogących doprowadzić do degradacji towarów.

Przemysł i produkcja - monitoring temperatury i wilgotności w przemyśle spożywczym, farmaceutycznym, lotniczym, itd.

Wydziały produkcyjne i magazyny - monitoring warunków przechowywania i procesów produkcyjnych w zakresie temperatury -200… +600°C. Przesyłanie danych do systemu COMET Database lub systemów SCADA firm trzecich.

Meteorologia - czujniki COMET wraz z osłonami przeciwradiacyjnymi COMET są idealną podstawą stacji pogodowych do długotrwałych obserwacji pogody, klimatu i monitoringu powietrza.

Centra danych, serwerownie - monitoring temperatury i wilgotności, w centrach danych, szafach RACK, włączając zalanie, otwarcie/zaknięcie drzwi (okien), detekcję ruchu, dym. Monitornig SNMP, zdalne powiadamianie o alarmach przez -email i syslog.

Aplikacja - automatyzacja budynków oraz HVAC

Zarządzanie zużyciem energii w budynkach. Rejestracja temperatury, wilgotności, stężenia dwutlenku węgla (CO2), prędkości powietrza, itp.

Opis własności:

* własności mogą się różnić zależnie od typu urządzenia

● do 6 wejść sprzętowych do pomiaru i rejestracji, 16 kanałów wirtualnych dla temperatury, wilgotności, punktu rosy, ciśnienia atmosferycznego, prądu 0-20 mA i napięcia 0-10 V (-60 do 140 mV), zdarzeń dwustanowych, impulsów, stężenia CO2
● pamięć o pojemności 1 milion pomiarów
● sygnalizacja stanów alarmowych przez e-mail, SMS, wbudowany sygnalizator akustyczny, diody LED, wyjście dwustanowe sterujące innymi urządzeniami

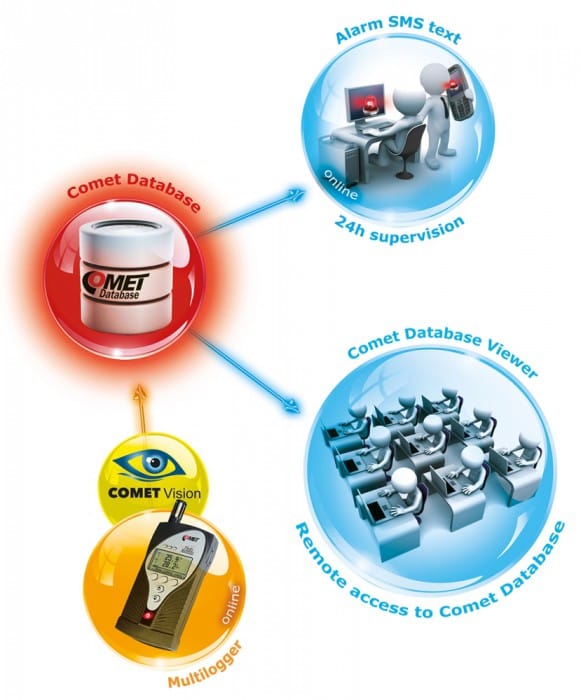

● oprogramowanie analityczne do przetwarzania danych i konfiguracji - COMET Vision
● interfejsy komunikacyjne - USB, RS232, ethernet (SNMP, XML)

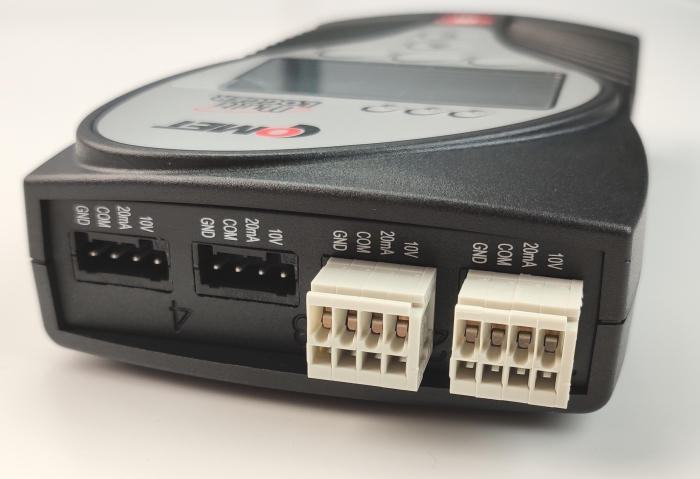

4 wejścia fizyczne dla sygnałów standardowych

Odłączalne bloki zacisków pozwalają na podłączanie:

Czujników z napięciowym sygnałem wyjściowym (zakres 0-10V, dokładność ±10mV)
Czujników z prądowym sygnałem wyjściowym (zakres 0/4-20mA, dokładność ±20µA)
Urządzeń z dwustanowymi sygnałami wyjściowymi (styki bezpotencjałowe, stany logiczne o poziomie 0-30V) - wejścia 3 i 4
Urządzeń z impulsowymi sygnałami wyjściowymi (styki bezpotencjałowe, stany logiczne o poziomie 0-30V) - wejście 4

Pomiar do 16 zmiennych

Do 16 sygnałów można utworzyć z czterech podłączonych sond / czujników. Jest to suma wartości mierzonychi wyliczanych. Wielkości wyliczane mogą być innymi formami wyrażania wilgotności – temperatura punktu rosy, wilgotność bezwzględna, wilgotność właściwa, skłąd mieszaniny, entalpia właściwa. Może to być wynik przeliczeń międzykanałowych np. różnica temperatury z dwóch podłączonych sond.

wartości mierzone są zapisywane w wewnętrznej pamieci nieulotnej. Pojemność pamięci wynosi do miliona pomiarów. Tryb rejestracji może być nieciągły, gdy rejestratr zatrzymuje rejestrację po zapełnieniu pamięci, lub ciągły, gdy poz zapełnieniu pamięci najstarsze dane są zastępowane najnowszymi.

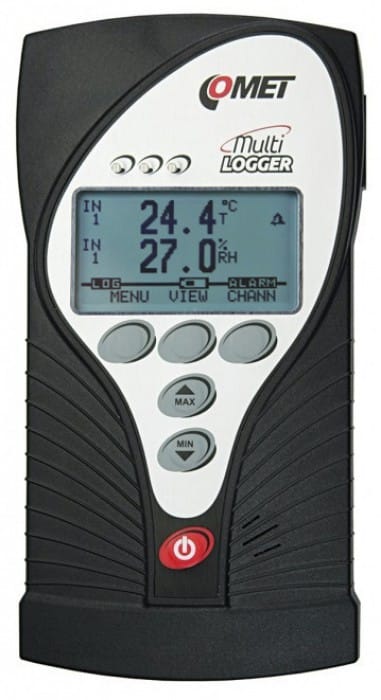

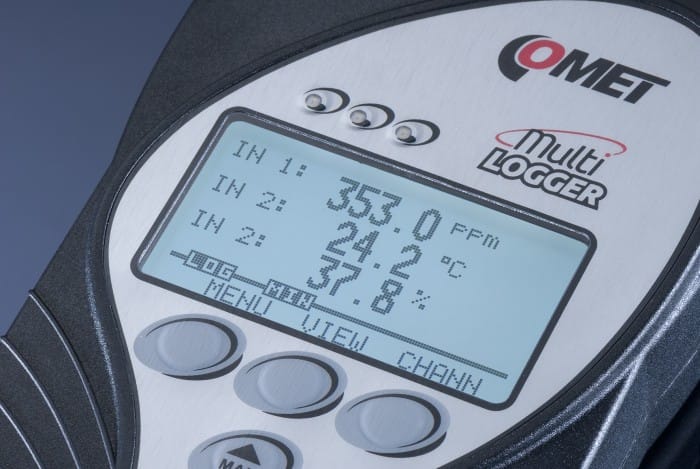

Mierzone wartości są wyświetlane na ekranie z podświetleniem i możłiwością zmiany rozmiaru wyświetlanych cyfr.

Zasilanie

Multilogger może być zasilany z zasilacza sieciowego albo akumulatorów z możliwością ładowania w przyrządzie. Akumulatory są zawsze dostarczane z przyrządem (można też zasilać przyrząd ze standardowych baterii alkalicznych AA). Akumulatory mogą zasilać przyrząd przez kilka miesięcy.

Podczas używania zasilacza, akumulatory stanowią zasilanie rezerwowe zapewniając nieprzerwaną rejestrację w czasie braku zasilania sieciowego. Dzięki interfejsowi ethernet urządzenia może poinformować o awarii zasilania przez e-mail.

Limity alarmowe i sygnalizacja alarmów

Możliwe jest ustawienie dwóch niezależnych alarmów dla każdego kanału (tj. wielkości mierzonej lub wyliczanej).

Sygnalizacja alarmu może być akustyczna (wbudowany brzęczyk), optyczna, za pomocą powiadomienia e-mail lub wyjścia alarmowego. Wyjście alarmowe służy do podłączenia zewnętrznego sygnalizatora akustycznego lub optycznego.

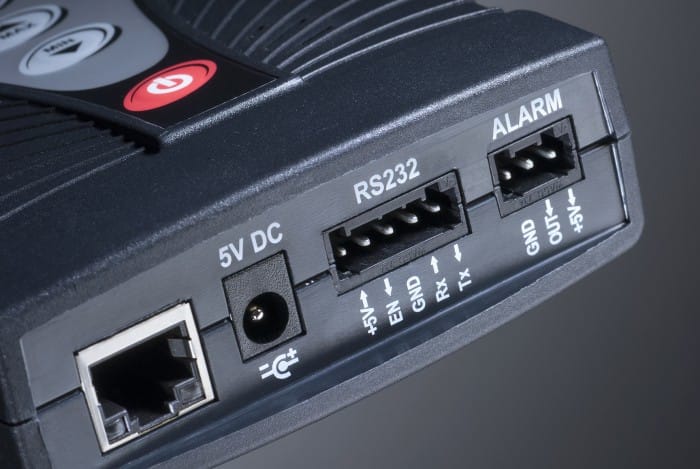

Interfejsy komunikacyjne

Multilogger jest zawsze wyposażony w złącze USB do komunikacji i odczytu danych, a także do ładowania akumulatorów.

Wyjście ALARM OUT

Multilogger - Alarm limits and alarm indication

Wyjście może być używane do sterowania innymi urządzeniami w razie wystąpienia alarmu, takimi jak zewnętrzna syrena, dialer telefoniczny, itp.
Typ wyjścia - tranzystor z otwartym kolektorem
Max. prąd obciążenia - 100 mA
Max. napięcie obciążenia - 24 V
Pomocniize napięcie na zacisku - +5 V (tylko przy obecności zasilania sieciowego)
Użytkownik może otrzymywać alarm gdy wartość wychodzi poza dopuszczlane limily. Alarmy są sygnalizowane za pomocą wewnętrznego brzęczyka, 3 diod LED lub powiadomień e-mail wysyłanych przez port Ethernet.
